TUYAUX EN PTFE WELLIFLON ou TÉFLON ®

Applications

Nous équipons les tuyaux flexibles de la marque Titeflex (gamme PTFE extrudés haute et basse pression et gamme PTFE convolutés), idéals pour l’acheminement de fluides variés, tels que :

  • Transfert de vapeur
  • Transfert produits chimiques
  • Produits alimentaires
  • Huiles thermiques (fluides caloporteurs)
  • Eau
  • Bitumes
  • Combustible réchauffé ou non
  • Gaz industriels (CO², azote, etc.)
  • Air comprimé

Infinies possibilités sans limites

Nous ne proposons pas de longueur minimum ou maximum. Les flexibles sont réalisés à la taille désirée, selon vos besoins. À noter qu’une longueur trop faible n’autorise que très peu voire aucune flexibilité

Nos équipes techniques se tiennent à votre disposition pour définir correctement les longueurs au cas par cas;

SECTEUR D’ACTIVITÉ

Ces Tuyaux PTFE sont initialement conçus pour l’industrie aéronautique. Ils équipent largement les avions de ligne de marque Boeing et Airbus. Pour notre part, nous exploitons leur haut niveau de performance pour des applications industrielles contraignantes :

Alimentation en combustible sur moteur diesel (phénomènes pulsatoires, cycle de pression important)

Alimentation en vapeur sur autoclave dans l’industrie agro-alimentaire

Presses à panneaux dans l’industrie du bois

Peintures et solvants

Machines spéciales

Doseuses dans l’industrie alimentaire

Applications dans les raffineries

Toutes applications avec contraintes cyclage pression, cyclage température, cyclage vibration

Flexibles PTFE

AVANTAGES DES FLEXIBLES PTFE WELLIFLON OU TÉFLON®

Flexibles bouteille répondant à la norme EDF-UTO

Très bonne tenue à la température

Excellente résistance chimique (résiste à quasiment tous les produits)

Très souple, faible raideur (pour la gamme PTFE convoluté)

Bonne résistance aux chocs thermiques

Gamme de températures en service : -54°C à +204°C

Bonne résistance haute pression (gamme PTFE extrudés haute pression)

Construction
Matériaux
Gamme de pression
Flexibles-PTFE

CONSTRUCTION DU FLEXIBLE PTFE

PTFE convoluté : Ame en Téflon (PTFE) pur ou conductif, armée d’un renfort en soie de verre recouvert d’un tressage en acier inoxydable.

PTFE extrudé : Ame en Téflon (PTFE) pur ou conductif, recouvert d’un tressage en acier inoxydable (selon le type de tuyau).

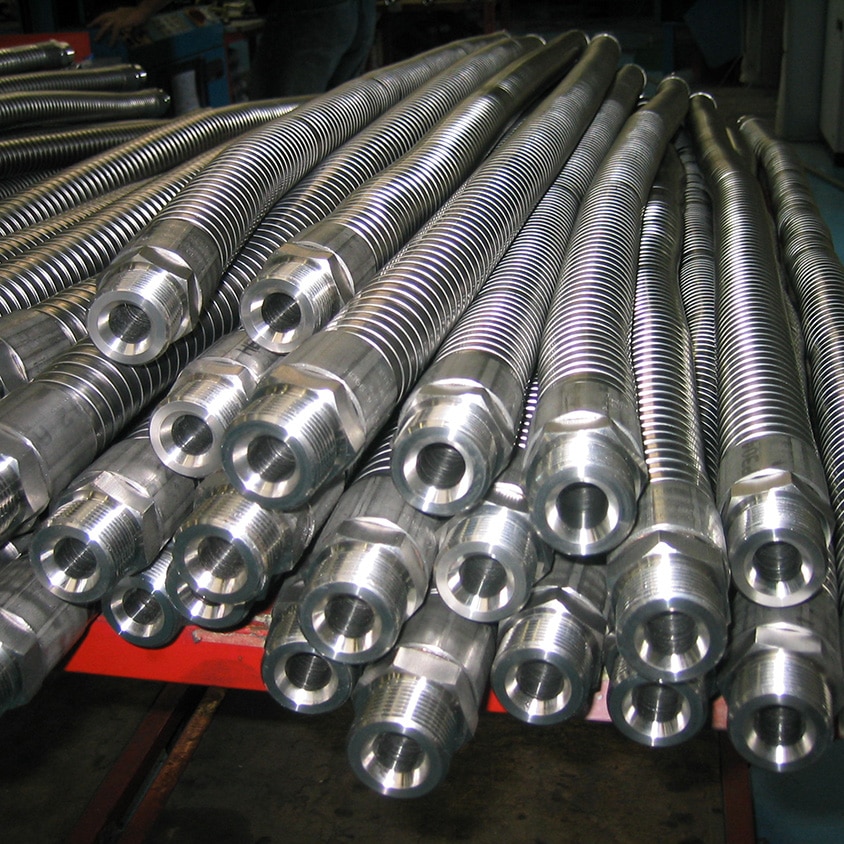

Ondulations réalisés en acier inoxydable

MATÉRIAUX

Téflon pour la partie intérieure en contact avec le produit véhiculé et acier inoxydable pour l’extérieur du tuyau flexible.

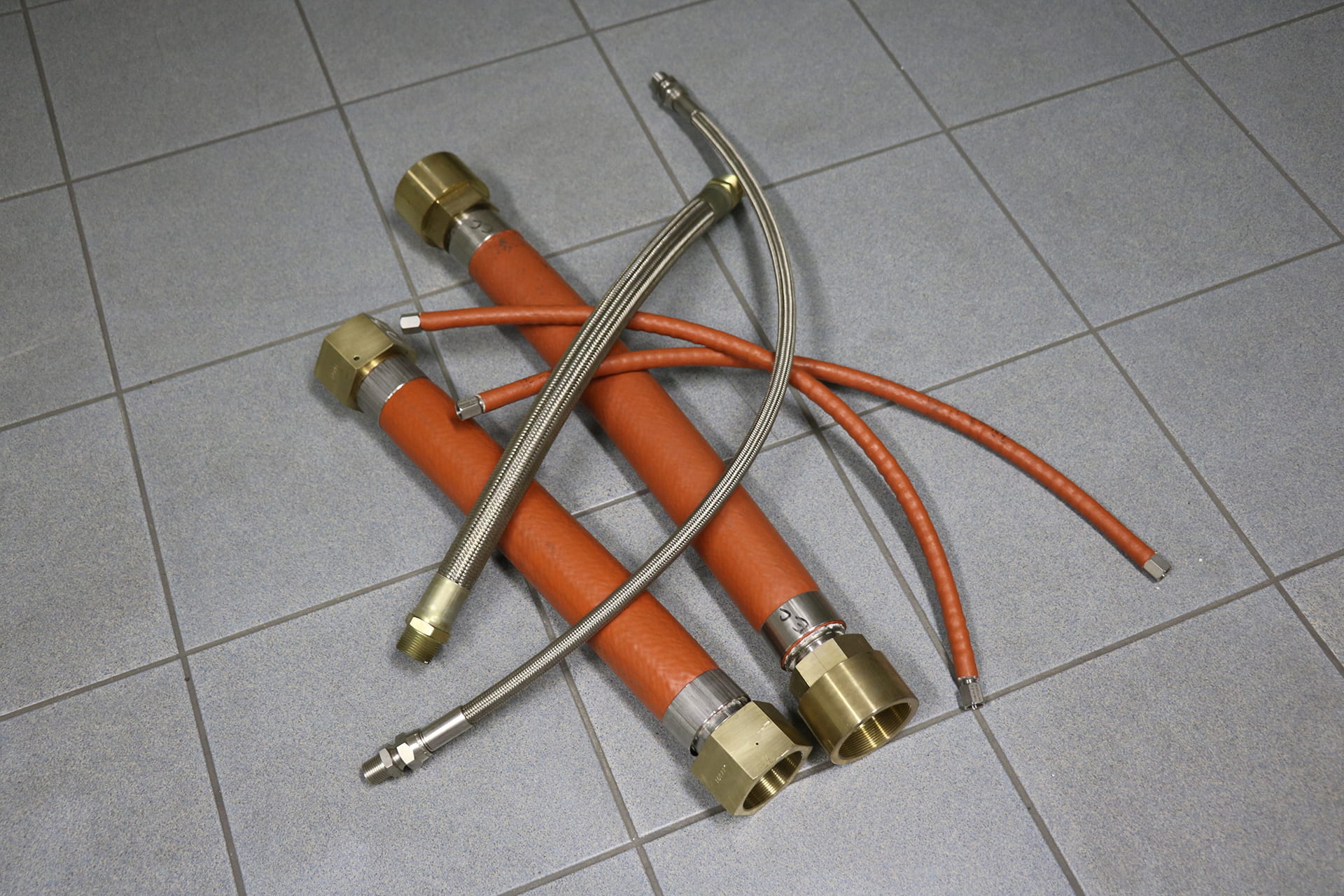

Dans le cas où le tuyau doit résister au feu (30 min/ 800°C), ou lorsque le produit véhiculé est très chaud et présente un risque de brûlure pour l’opérateur, nous pouvons équiper le flexible d’une gaine anti-feu, en fibre de verre enduite de silicone de couleur orange (norme AS1072).

Si le tuyau véhicule un gaz ou un flux compressible, nous pouvons équiper le flexible d’un câble anti-fouet.

GAMME DE PRESSION

PTFE convoluté haute pression : 345 bars

PTFE basse pression : selon diamètre (+ 100 barres pour les petits diamètres)

Quelles sont les caractéristiques des flexibles PTFE que vous recherchez ?

Dites-nous le fluide à véhiculer, la pression de service, la température d’utilisation ainsi que le contexte d’utilisation et les éventuelles contraintes (débit, vibration, mouvement, etc…), nous saurons vous apporter une réponse sur-mesure.

Réglementation

Opérateurs qualifiés

Tout l’art d’assembler les flexibles repose sur la qualité du sertissage. Chez Tub-Flex Industries, notre équipe comprend 3 opérateurs qualifiés à temps plein.

Marque Titeflex

Nous équipons les flexibles de la marque Titeflex. Nos opérateurs ont été formés par la marque au processus et à l’utilisation de leurs outils de production, afin de réaliser des flexibles pour l’industrie.

Pression (ESP)

Les flexibles sont des équipements sous pression (ESP), soumis et conformes à la directive 2014/68/UE (à défaut d’une autre précision de la part du client).
